U stalnom razvoju tehnologije podatkovnih centara, optički primopredajnici velike brzine igraju ključnu ulogu u osiguravanju učinkovitog prijenosa podataka. Jedan takav primopredajnik koji je privukao značajnu pozornost je 400G QSFP - DD FR4. Kao dobavljač 400G QSFP - DD FR4 primopredajnika, često se susrećem s pitanjem: Može li se 400G QSFP - DD FR4 koristiti u mreži međusobnog povezivanja podatkovnog centra (DCI)? U ovom postu na blogu istražit ću tehničke aspekte, prednosti, ograničenja i praktična razmatranja kako bih pružio sveobuhvatan odgovor.
Tehnički pregled 400G QSFP - DD FR4
400G QSFP - DD FR4 je optički primopredajnik velike brzine dizajniran da podržava brzinu prijenosa podataka od 400 Gigabita u sekundi (Gbps). Slijedi QSFP - DD (Quad Small Form - factor Pluggable Double Density) faktor oblika, koji je kompaktno sučelje koje se može mijenjati bez isključivanja. "FR4" u nazivu označava da je dizajniran za optičku vezu kratkog do srednjeg dosega, obično do 2 kilometra preko jednomodnog vlakna (SMF).
Primopredajnik koristi četiri trake od 100 Gbps svaka, a svaka traka radi na 25 Gbaud PAM4 modulaciji. Ova shema modulacije omogućuje veće brzine prijenosa podataka unutar iste propusnosti u usporedbi s tradicionalnom modulacijom bez povratka na nulu (NRZ). 400G QSFP - DD FR4 usklađen je s industrijskim standardima kao što su IEEE 802.3bs i QSFP - DD MSA (Multi - Source Agreement), osiguravajući interoperabilnost s drugim kompatibilnim uređajima.
Zahtjevi mreže za međusobno povezivanje podatkovnog centra (DCI).
DCI mreža se koristi za povezivanje više podatkovnih centara zajedno, omogućujući prijenos velikih količina podataka između njih. Zahtjevi DCI mreže mogu varirati ovisno o specifičnoj aplikaciji, ali neki uobičajeni zahtjevi uključuju:
- Visoka propusnost: S povećanjem količine podataka koji se generiraju i obrađuju u podatkovnim centrima, DCI mreže moraju podržavati prijenos podataka velikom brzinom kako bi se osigurala besprijekorna komunikacija između različitih podatkovnih centara.
- Povezivanje na velike udaljenosti: Podatkovni centri mogu se nalaziti na različitim geografskim lokacijama, tako da DCI mreže često zahtijevaju povezivost na velikim udaljenostima za desetke ili čak stotine kilometara.
- Pouzdanost i mala latencija: Kako bi se osigurao nesmetan rad aplikacija koje se oslanjaju na međupovezanost podatkovnog centra, DCI mreže moraju biti vrlo pouzdane i imati nisku latenciju.
Prednosti korištenja 400G QSFP - DD FR4 u DCI mrežama
- Visoka propusnost: 400G QSFP - DD FR4 nudi visoku brzinu prijenosa podataka od 400Gbps, što može zadovoljiti sve veće zahtjeve za propusnošću DCI mreža. Ova povezivost velike brzine omogućuje brz prijenos velikih količina podataka, kao što su podaci za sigurnosno kopiranje i oporavak, analitika velikih podataka i usluge temeljene na oblaku.
- Trošak - Učinkovitost: U usporedbi s nekim drugim brzim optičkim primopredajnicima dizajniranim za aplikacije na velikim udaljenostima, 400G QSFP - DD FR4 relativno je isplativ. Koristi standardna jednomodna vlakna, koja su široko dostupna i jeftinija od nekih specijaliziranih vrsta vlakana. Dodatno, njegov faktor kompaktnog oblika omogućuje postavljanje visoke gustoće, smanjujući ukupne troškove po priključku.
- Interoperabilnost: Kao što je ranije spomenuto, 400G QSFP - DD FR4 usklađen je s industrijskim standardima, što znači da se može lako integrirati u postojeće DCI mreže koje koriste druge sukladne uređaje. Ova interoperabilnost pojednostavljuje proces nadogradnje mreže i smanjuje rizik od problema s kompatibilnošću.
Ograničenja korištenja 400G QSFP - DD FR4 u DCI mrežama
- Ograničeni doseg: Glavno ograničenje 400G QSFP - DD FR4 je njegov ograničeni domet od do 2 kilometra. U mnogim DCI aplikacijama podatkovni centri udaljeni su jedni od drugih, a domet od 2 kilometra možda neće biti dovoljan. Na primjer, u metropolitanskoj mreži (MAN) gdje podatkovni centri mogu biti odvojeni desecima kilometara, 400G QSFP - DD FR4 ne bi bio prikladan bez upotrebe dodatne opreme za optičko pojačanje ili regeneraciju.
- Degradacija signala: Na većim udaljenostima, optički signal koji prenosi 400G QSFP - DD FR4 može doživjeti degradaciju zbog faktora kao što su slabljenje i disperzija. To može dovesti do povećanja stope pogrešaka u bitovima (BER) i smanjenja ukupne izvedbe mreže.
Usporedba s drugim 400G primopredajnicima za DCI mreže
- QSFP DD SR8: QSFP DD SR8 dizajniran je za aplikacije kratkog dometa, obično do 100 metara preko višemodnog vlakna (MMF). Koristi osam traka od 50 Gbps svaka. Iako nudi povezivost velike brzine, njegov mali doseg čini ga neprikladnim za većinu DCI aplikacija gdje su potrebne veće udaljenosti.

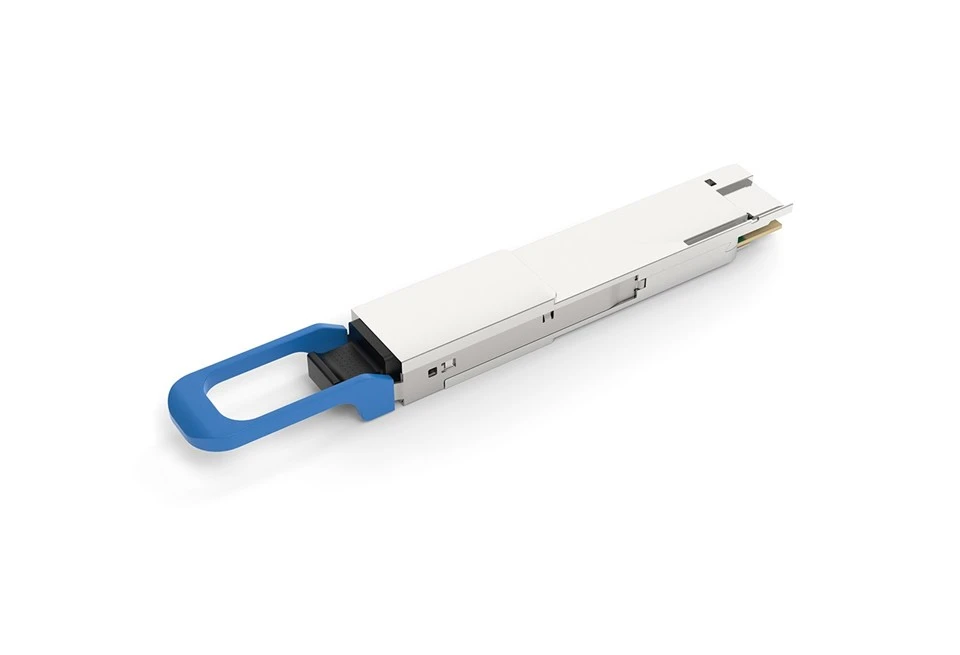

- 400G QSFP - DD DR4: 400G QSFP - DD DR4 dizajniran je za doseg do 500 metara preko jednomodnog vlakna. Ima duži domet od QSFP DD SR8, ali još uvijek ne zadovoljava zahtjeve za mnoge DCI mreže koje se trebaju protezati nekoliko kilometara.
- QSFP DD LR4: QSFP DD LR4 dizajniran je za doseg do 10 kilometara preko jednomodnog vlakna. Nudi veći doseg u usporedbi s 400G QSFP - DD FR4 i prikladniji je za neke DCI aplikacije gdje je udaljenost između podatkovnih centara unutar 10 kilometara. Međutim, može biti skuplji od 400G QSFP - DD FR4.
Praktična razmatranja za korištenje 400G QSFP - DD FR4 u DCI mrežama
- Procjena udaljenosti: Prije razmatranja upotrebe 400G QSFP - DD FR4 u DCI mreži, bitno je procijeniti udaljenost između podatkovnih centara. Ako je udaljenost unutar 2 kilometra, 400G QSFP - DD FR4 može biti održiva opcija. U suprotnom, treba razmotriti alternativne primopredajnike s većim dosegom.
- Topologija mreže: Topologija mreže također igra presudnu ulogu u određivanju prikladnosti 400G QSFP - DD FR4. U nekim slučajevima može biti potrebna kombinacija različitih primopredajnika kako bi se postigla željena povezanost. Na primjer, 400G QSFP - DD FR4 može se koristiti za veze na kratkim udaljenostima unutar kampusa podatkovnog centra, dok se drugi primopredajnici velikog dometa mogu koristiti za veze između kampusa.
- Buduća ekspanzija: Kada planirate DCI mrežu, važno je razmotriti buduće širenje. Kako podatkovni centar raste i potražnja za većom propusnošću i povezivanjem na veće udaljenosti raste, mreža bi se trebala moći prilagoditi tim promjenama. To može uključivati odabir primopredajnika koji nude skalabilnost ili planiranje integracije dodatne optičke opreme u budućnosti.
Zaključak
Zaključno, 400G QSFP - DD FR4 može se koristiti u DCI mreži pod određenim uvjetima. Njegova visoka propusnost i isplativost čine ga atraktivnom opcijom za DCI aplikacije kratkog do srednjeg dosega gdje je udaljenost između podatkovnih centara unutar 2 kilometra. Međutim, njegov ograničeni doseg i potencijalna degradacija signala na većim udaljenostima značajna su ograničenja. Za DCI mreže koje zahtijevaju povezivanje na veće udaljenosti, alternativni primopredajnici kao što je QSFP DD LR4 mogu biti prikladniji.
Ako razmišljate o implementaciji DCI mreže i želite saznati više o 400G QSFP - DD FR4 ili drugim optičkim primopredajnicima, potičem vas da mi se obratite radi daljnje rasprave. Mogu vam pružiti detaljne informacije o proizvodu, tehničku podršku i pomoći vam pronaći najbolje rješenje za vaše specifične potrebe.
Reference
- IEEE 802.3bs standard za Ethernet
- QSFP - DD MSA (Sporazum s više izvora)
